CAT314  24/24bitシンク・ソース両用DIOボード

cat314




CAT314 DIO-24/24Sは絶縁型入出力、各24点を持つフォトカプラ入出力ボードです。

フォトカプラ入力部の外部電源電圧は10.8V~26.4Vで、極性は+コモン、-コモンのどちらでも使用できます。

フォトカプラ出力部にはフォトMOSFETを使用しておりリレーや小型電磁弁などを直接駆動することができます。
フォトMOSFET出力はシンク電流、ソース電流のどちらでも使用できます。

仕様

入力ポート 入力点数:24ビット (3ポート×8ビット)
フォトカプラ:TLP280(東芝)または相当品
許容入力電圧範囲:DC 10.8V ~ 26.4V
外部電源の極性は+コモン、-コモンのどちらでも使用可能
入力電流:約6mA(24V時)/約2.8mA(12V時)
応答速度:120μSEC以下
出力ポート 出力点数:24ビット(3ポート×8ビット)(出力内容の読み出しはできません)
フォトMOSFETリレー:G3VM-61G1(OMRON)または相当品
許容負荷電圧範囲(DC/ピークAC):DC 3V ~ 48V
負荷はシンク、ソースのどちらでも使用可能
許容負荷電流(DC/ピークAC):200mA MAX
出力ON電圧:0.4V MAX (200mA出力時)
最大動作時間:ON時 2mSEC(RL= 200Ω)、OFF時 0.5mSEC(RL= 200Ω)
リセット動作:全てのフォトMOSFET出力はOFF
電源 5V±5%
消費電流:240mA MAX
使用温度範囲 0 ~ 55℃ (結露のないこと)
基板 外形寸法:107×126mm (突起部分は除く)
取付穴寸法:99×118mm (4-φ3.5)
材質:FR-4、1.6t、4層基板
質量:約72g

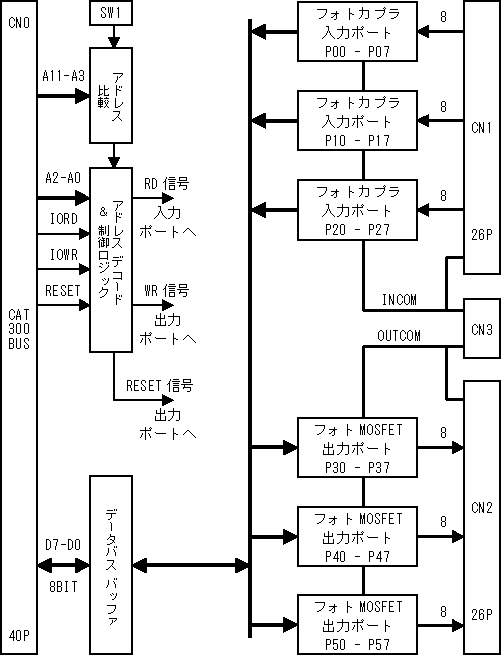

ブロック図
