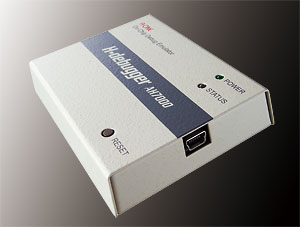

H-デバッガ　AH７000のページ

ＵＳＢ対応ルネサスエレクトロニクス製フラッシュマイコン用
多品種対応オンチップデバッガ

H-デバッガはルネサス製マイコンを中心に展開した、新スタイルのオンチップデバッガです。
本器１台でSH-2/A・H8SX・H8S・H8/300H・H8/Tiny・RX・R8Cの多品種に対応できます。

ROMレス品種に限り、外付けフラッシュＲＯＭに対応しました。

ルネサスマイコン用Cコンパイラとのバンドルを用意しました。

RX版追加

TOPPERS/OSEKのサンプルを用意しました。

	●	本器１台で多くのルネサス製CPUに対応でき、１台分の価格のみで全対応しますのでコストパフォーマンスは抜群です。（バージョンアップサービスにてCPU追加可能）
	●	H-UDI対応CPUに対しては、JTAGデバッガとして使用可能です。
	●	モニタは業界最小級のプログラムサイズ（BOOTタイプの場合）
	●	ルネサス純正CとGNU/ｇｃｃ（KPIT)に両対応、モニタ/ファームの自動添付機能によりポーティング作業は不要
	●	オンボードフラッシュROMライタとしても使用可能（高速書き込み）
	●	インスペクト機能、Cライクの演算子のサポート等の充実したデバッグ機能。
	●	シミュレーション機能にI/Oエミュレーション機能を追加しました。
	●	USB　Ver2.0準拠　フルスピード（12Mbps）に対応
	●	85×63×14.5mm、120gと小型軽量で省スペースです。
	●	【第20回　中日産業技術賞　特別奨励賞】を受賞させて貰いました。　受賞を記念して、キャンペーンを企画します。
	＊	評価キット(H-debugger用)は、別売りです。
ご評価用に無料貸し出し致します。		標準価格　７４，０００円（税込　７７，７００円）

▲

青字は前バージョンで追加変更した品種

R8C(E8/E8a仕様)

H8/300L.Tiny(E8仕様)

H8S(BOOT-PBC仕様)

SH-2(BOOT-UBC仕様)

R8C(10～13)シリーズ
　　　R5F211x2/3/4
R8C(14～17)シリーズ
　　　R5F211x2/3/4
R8C(18～1B)シリーズ
　　　R5F211x1/2/3/4
R8C(24～25)シリーズ
　　　R5F212x4/5/6/7/8
R8C(26～27)シリーズ
　　　R5F212x2/4/5/6
R8C(28～29)シリーズ
　　　R5F212x2/4/6

H8/300L(Flash)
　　　H8/38004
　　　H8/38024
　　　H8/38104
　　　H8/38124
H8/300H-SLP
　　　H8/38076R
　　　H8/38602R
H8/300H(Tiny)
　　　H8/36012
　　　H8/36014
　　　H8/36024
　　　H8/36034
　　　H8/36037
　　　H8/36049
　　　H8/36054
　　　H8/36057
　　　H8/36064
　　　H8/36077
　　　H8/36078
　　　H8/36079
　　　H8/36087
　　　H8/36109
　　　H8/3664
　　　H8/3664N
　　　H8/3670
　　　H8/3672
　　　H8/3687
　　　H8/3687N
　　　H8/3694
　　　H8/3694N
　　　H8/36902
　　　H8/36912

H8S/21xx(Flash)＊3
　　　H8S/2132
　　　H8S/2132R
　　　H8S/2134
　　　H8S/2134A
　　　H8S/2138
　　　H8S/2138A
　　　H8S/2144A
　　　H8S/2148A
H8S/22xx(Flash)＊3
　　　H8S/2238B＊
　　　H8S/2238R＊
　　　H8S/2239＊
　　　H8S/2258＊
　　　H8S/2268
H8S/25xx(Flash)＊3
　　　H8S/2505
　　　H8S/2506＊
　　　H8S/2551
　　　H8S/2552
　　　H8S/2556
H8S/26xx(Flash)＊3
　　　H8S/2612
　　　H8S/2623
　　　H8S/2626
　　　H8S/2628
　　　H8S/2633＊
　　　H8S/2633R＊
　　　H8S/2636＊
　　　H8S/2638＊
　　　H8S/2639＊
　　　H8S/2643
　　　H8S/2646
　　　H8S/2648
　　　H8S/2649

SH7x4x(Flash)＊3
　　　SH7044
　　　SH7045
　　　SH7046
　　　SH7047
　　　SH7144
　　　SH7145
SH705x(Flash)＊3
　　　SH7050
　　　SH7051
SH708x(Flash)＊3
　　　SH7083＊
　　　SH7085＊
SH712x(Tiny)
　　　SH7124＊
　　　SH7125＊
SH714x(Flash)＊3
　　　SH7146(R)
　　　SH7147＊
　　　SH7149(R)
SH-2E(Flash)＊3
　　　SH7055
　　　SH7055S
　　　SH7058
　　　SH7058S

RX(E1仕様)　

RX210グループ

　　　R5F52105/6/7/8
RX621グループ

　　　R5F56216/7/8
RX62Nグループ

　　　R5F562N7/8

H8/300H(E10T仕様)

H8(BOOT-PBC無)

H8S・X(BOOT-PBC無)

SH-2A(H-UDI仕様)

H8/300H(Flash)
　　　H8/3048F-ONE
　　　H8/3029F

H8/300H(Flash)＊3
　　　H8/3052B
　　　H8/3067R
　　　H8/3068
　　　H8/3069R

H8S/23xx(Flash)＊3
　　　H8S/2318
　　　H8S/2319
H8SX(Flash)＊3
　　H8SX/1657

SH72xx(Flash)
　　　SH7211
　　　SH7216
　　　SH7262＊1
　　　SH7264＊1
　　　SH7286

H8S/Tiny(E8a仕様)

H8S(H-UDI仕様）

H8SX(H-UDI仕様)

SH-2(H-UDI仕様)

H8S/20xxx(Flash)
　　　H8S/20103
　　　H8S/20203
　　　H8S/20115

H8S/21xx(Flash)
　　　H8S/2166
H8S/22xx(Flash)
　　　H8S/2212
　　　H8S/2215R
　　　H8S/2215T
　　　H8S/2218
H8S/23xx(Flash)
　　　H8S/2319E
　　　H8S/2329E
　　　H8S/2339E
　　　H8S/2367
　　　H8S/2377(R)
　　　H8S/2360
　　　H8S/2361
　　　H8S/2362
　　　H8S/2364
　　　H8S/2368
　　　H8S/2370(R)
　　　H8S/2371(R)
　　　H8S/2372(R)
　　　H8S/2374(R)
　　　H8S/2378(R)
H8S/24xx(Flash)
　　　H8S/2424
　　　H8S/2426(R)
　　　H8S/2425
　　　H8S/2427(R)
　　　H8S/2454
　　　H8S/2456(R)
　　　H8S/2462

H8SX(Flash)
　　　H8SX/1527
　　　H8SX/1544
　　　H8SX/1582
　　　H8SX/1622
　　　H8SX/1631(L)
　　　H8SX/1632(L)
　　　H8SX/1633(L)
　　　H8SX/1634(L)
　　　H8SX/1635(L)
　　　H8SX/1638(L)
　　　H8SX/1642＊2
　　　H8SX/1644＊2
　　　H8SX/1648＊2
　　　H8SX/1651＊1
　　　H8SX/1653
　　　H8SX/1652(M)
　　　H8SX/1655(M)
　　　H8SX/1653R(M)
　　　H8SX/1654R(M)
　　　H8SX/1658R(M)
　　　H8SX/1664
　　　H8SX/1663R(M)
　　　H8SX/1664R(M)
　　　H8SX/1668R(M)
　　　H8SX/1725

SH7x4x(Flash)
　　　SH7047
　　　SH7144
　　　SH7145
SH708x(Flash)
　　　SH7083＊
　　　SH7085＊
SH713x(Flash)
　　　SH7137
SH712x(Tiny)
　　　SH7124＊
　　　SH7125＊
SH7146(Flash)
　　　SH7146(R)
　　　SH7149(R)

RX62T,RX62G品種開発中

H8S/2215CUFは、2215T/Rの指定で動作可能です。
H8S/2472は、2462の指定で動作可能です。
H8S/2167F完（未確認）
H8S/2168F完（未確認）

H8SX/1543完（未確認）
H8SX/1654完（未確認）
H8SX/1663完（未確認）

SH7084F＊完（未確認）
SH7086F＊完（未確認）

PBC（PCブレークコントローラ）無しタイプの場合、デバッグ機能に制限があります。詳細は「対応ＣＰＵと制限事項」を御覧下さい。　　　　　

＊1ROMレス品種に限り、外付けフラッシュROMに対応しました。　FROM品種追加方法は「ルネサスC」を御覧下さい。　　　　　　

＊2Non/A/L/G/Hタイプ共通対応です。

＊3デバッグI/Fをクロック同期/調歩同期の選択ができます。

＊デバッガ用ポート（SCI番号）をｘ番から選択できます。ただし初期状態ではブートロードポートを使用します。

＊量産用CPUです。シルクに「R」マーク（デバッグ専用チップ）が無いタイプです。

バージョン情報(DEF Ver12.00A 2012/3/16）
＜CPU追加＞

・	RX621,RX62N(JTAG)の追加
・	RX210(FINE)の追加

＜変更内容＞

・	AH7000のバージョンアップ時の評価キット「H8S/2612」の品種指定を自動で行い元の品種に戻す処理を追加する。
・	CView画面でのマウスクリック処理を追加する。 [CTrac]->Ctrll+左クリック [CStep]->Alt+左クリック
・	Watchの表示シンボルを順番の入れ替えができるようにする,。

＜修正内容＞

・	SH7137品種のハードウェアマニュアル修正に対しフラッシュROM関係ソフトを変更する。
・	割込みを使用したオンザフライとブレーク設定を併用した場合の対策をする。

＜差し替え＞

・	ELF/Dwarf3に対応する。「HCsymconv(Ver5.10A)」

お知らせ

・	他のCPU追加希望の方は、エーワン迄にメールして下さい。追加可能な場合は前向きに検討したいと思います。
・	ブート品種のCPUで調歩同期対応の希望がありましたら、エーワン迄にメールして下さい。
・	今後開発予定のCPUリストを開示しました準備できしだい進めていきます。なおH-debugger本体仕様の都合により移植不可能な場合は開発予定リストより削除する場合もありますのでご了承下さい。ただし、開発中のCPUは必ず追加します。
・	KPIT-GNUに対応しました。詳細仕様は「ＧＮＵ／ｇｃｃ」を御覧下さい。

▲

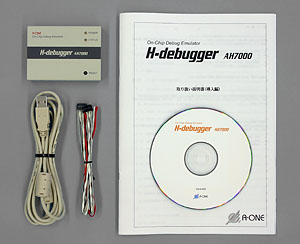

	●	HデバッガAH7000本体
	●	CD-ROM(以下の内容を収録) 　AH6000/AH7000コントロールソフト DEF 　シンボルコンバートソフト（GNU/gcc・ルネサスC用）　GNU/gcc(SH-2,H8S,H8/300H用)サービスパッケージ　Cygwinサービスパッケージ　サンプルソフト各種　TOPPERS/OSEKサンプルソース
	●	バージョンアップサービス（1年間）　AH7-VUP付き(年月日未記入)
	●	ホストパソコン接続用ケーブル（USB TypeA<->mini-B 1.8m）
	●	ターゲット接続用標準ケーブル（10芯　H-debugger用 0.5m）AHC-10
	●	取り扱い説明書（導入編）
標準価格　７４，０００円（税込７７，７００円）　AH7000品種対応資料を御覧下さい。

▲

仕様	型番		価格
ルネサス(RX)マイコン用Cコンパイラ(Hew4版)＋ AH7000標準セット	RCRXHew4-AH7000	１式	２２８，０００円（税込２３９，４００円）
ルネサス(RX)マイコン用Cコンパイラ(CubeSuite+版)＋ AH7000標準セット	RCRXCube-AH7000	１式	２２８，０００円（税込２３９，４００円）
ルネサス(H8/H8S/H8SX)マイコン用Cコンパイラ＋ AH7000標準セット	RCH8-AH7000	１式	２２８，０００円（税込２３９，４００円）
ルネサス(SuperH RISC)マイコン用Cコンパイラ＋ AH7000標準セット	RCSH-AH7000	１式	２２８，０００円（税込２３９，４００円）
ルネサス(H8/H8S/H8SX)マイコン用Cコンパイラ＋ルネサス(SuperH RISC)マイコン用Cコンパイラ＋ AH7000標準セット	RCH8SH-AH7000	１式	３７８，０００円（税込３９６，９００円）
弊社出荷のルネサス(RX)マイコン用Cコンパイラ(Hew4版)　V.1.02 Release 00 CC-RX(V1.02.00) 弊社出荷のルネサス(RX)マイコン用Cコンパイラ(CubeSuite+版)　V.1.01 Release 00　CC-RX(V1.02.00) 弊社出荷のルネサス(H8/H8S/H8SX)マイコン用Cコンパイラ　H8C　V.7.00 Release 00 弊社出荷のルネサス(SuperH RISC engine)マイコン用Cコンパイラ　SHC V.9.04 Release 01 詳細は、バンドル案内パンフを御覧下さい。・バンドル販売は、日本国内のユーザ様のみとさせて貰います。

▲

評価キット(H-debugger AH6000/7000両用)
●超小型マイコンボードCAT261（H8S/2612）
●評価ボードAHE261(16桁×2行LCD,LED×8,スイッチ×12)
●評価ボード用電源ケーブル
●CD-ROM(アセンブラ･Ｃ言語による解説テキストおよびソース)
●TOPPERS/OSEKサンプルソース(2008/10/17)開始

評価キット取り扱い説明書
・別途サンプル用ケーブル「AHC-SAMP1」が必要です。

AHE-KIT

１式

２６，０００円（税込２７，３００円）

TOPPERS/OSEKサンプルソース(H-debugger AH6000/7000両用) TOPPERS/OSEKについては、こちらへ
仕様	型番		価格
●学校法人等のアカデミックユーザには、下記サンプルの　全て無償配布します。右申込書で申付け下さい。	AHE-CD-FREE	CD 1枚	申込書FREE-SAMP.pdf
●ルネサスＣ（統合環境版)サンプルソース（下記全部）　H8/3687用(マイコンカーラリー）　H8/3048用(マイコンカーラリー）　H8/38104用(PWM出力）　H8/3664用(PWM出力）　H8/3069R用(PWM出力）　H8S/2215用(PWM出力) 　H8S/2268用(PWM出力) 　H8S/2368用(PWM出力) 　H8S/2552用(PWM出力) 　H8S/2612用(AHE-KIT) 　H8SX1544用(AHE-KIT) 　SH7051用(PWM出力) 　SH7058用(PWM出力) 　SH7145用(PWM出力)	AHE-CD-RC1	CD 1枚	２，８００円（税込２，９４０円）
●KPIT-GNU（統合環境版) サンプルソース（下記全部）　H8/3687用(マイコンカーラリー) 　H8/3048用(マイコンカーラリー) 　H8/38104用(PWM出力) 　H8/3664用(PWM出力) 　H8/3069R用(PWM出力) 　H8S/2215用(PWM出力) 　H8S/2268用(PWM出力) 　H8S/2368用(PWM出力) 　H8S/2552用(PWM出力) 　H8S/2612用(AHE-KIT) 　H8SX1544用(AHE-KIT) 　SH7051用(PWM出力) 　SH7058用(PWM出力) 　SH7145用(PWM出力)	AHE-CD-KG1	CD 1枚	２，８００円（税込２，９４０円）
送料について(サンプルＣＤ関係) ・御注文総額が1万円未満の場合、送料 \200円御負担願います。（原則　メール便速達サービスで発送します。）サンプル用ケーブルについて・各サンプルには、動作確認用ケーブルが必要です。別途御購入もしくは自作願います。

▲

標準ケーブル(追加購入用）
仕様		型番		価格
ターゲット接続用標準ケーブル(1:1接続) (適合コネクタ　ＤＦ１１－１０ＤＰ－２ＤＳＡ　１個付き)	図面	AHC-10	１本	２，８００円（税込２，９４０円)

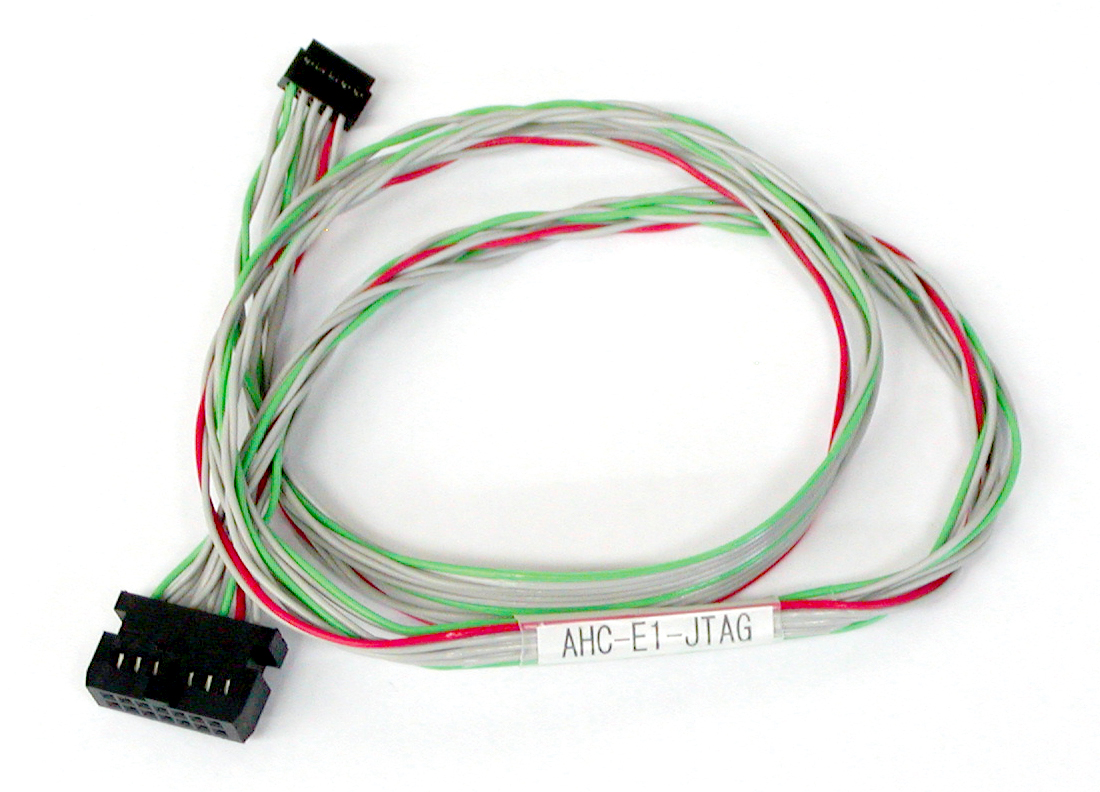

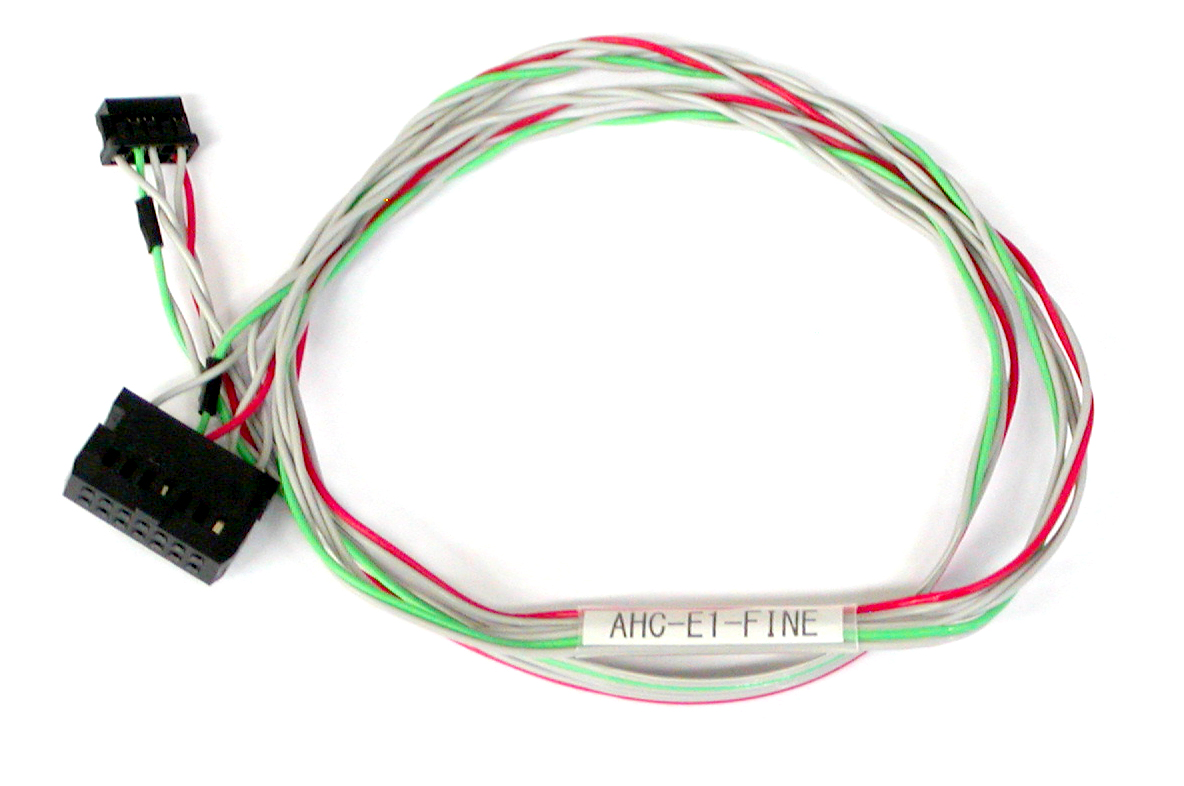

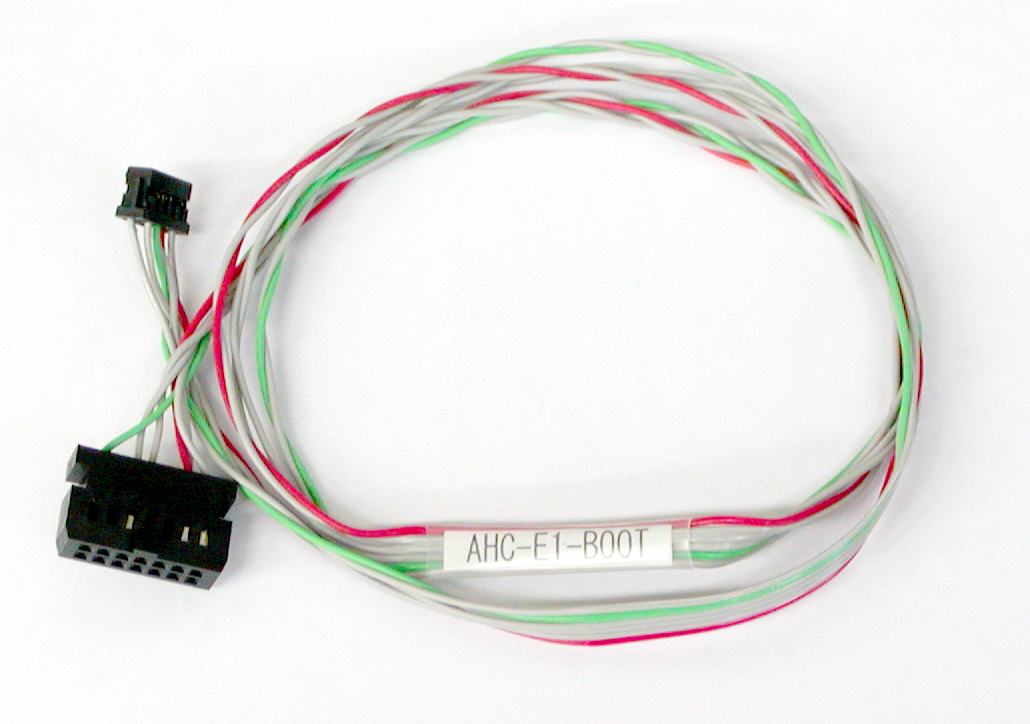

オプションケーブルを用意致しました。　製作会社（ケイ・アイ・エヌ）　販売元（エーワン）
仕様			型番		価格

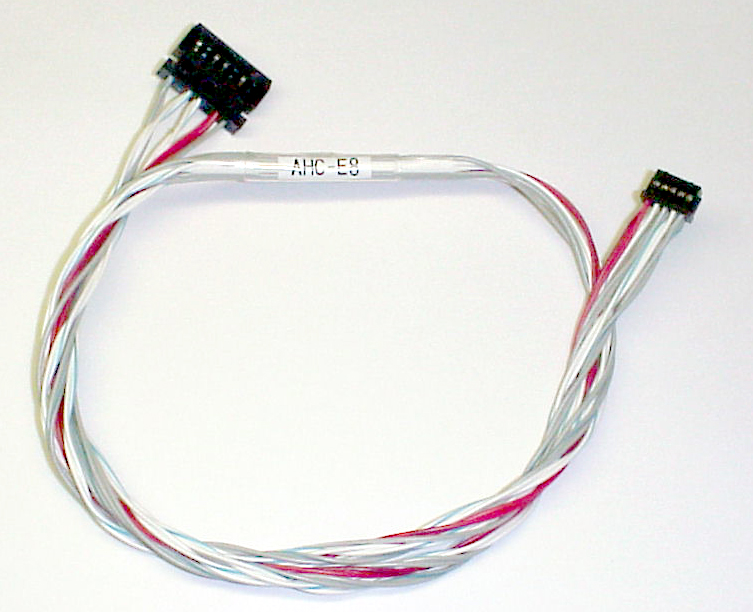

E8仕様の変換ケーブル	図面	写真	AHC-E8	１本	３，８００円（税込３，９９０円）

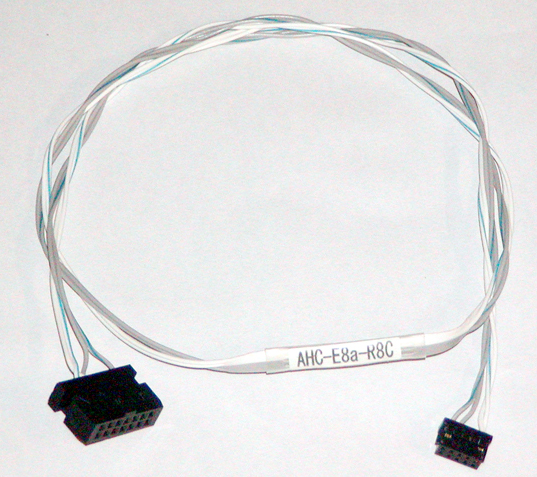

E8a(一線式)仕様の変換ケーブル	図面	写真	AHC-E8a-R8C	１本	２，４００円（税込２，５２０円）

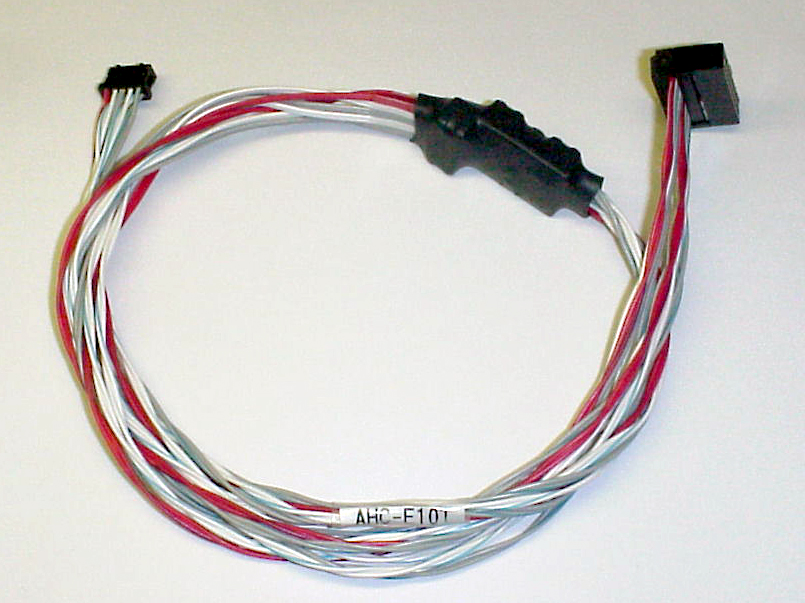

E10T仕様の変換ケーブル	図面	写真	AHC-E10T	１本	４，８００円（税込５，０４０円）

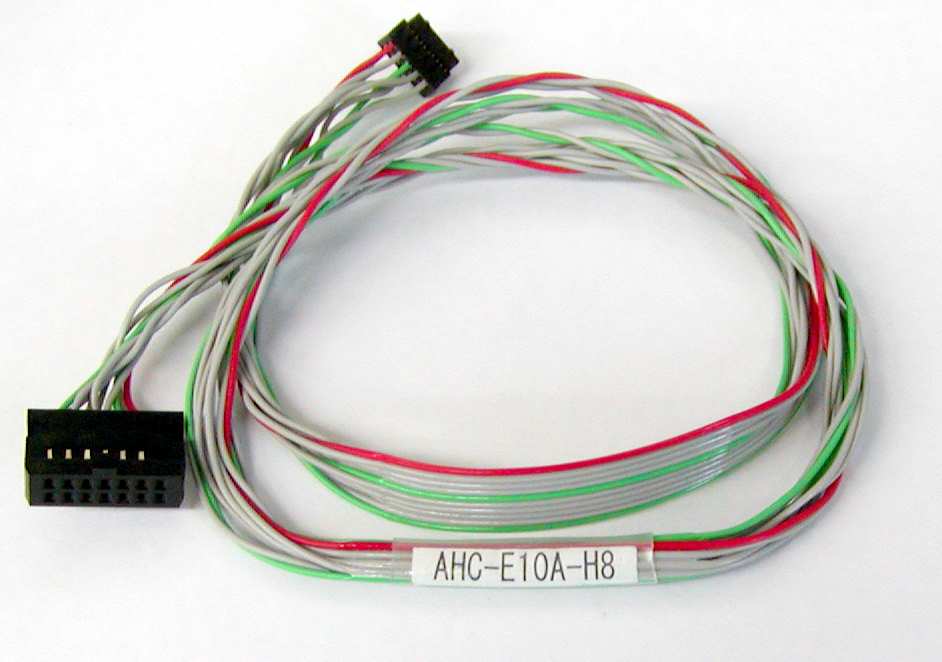

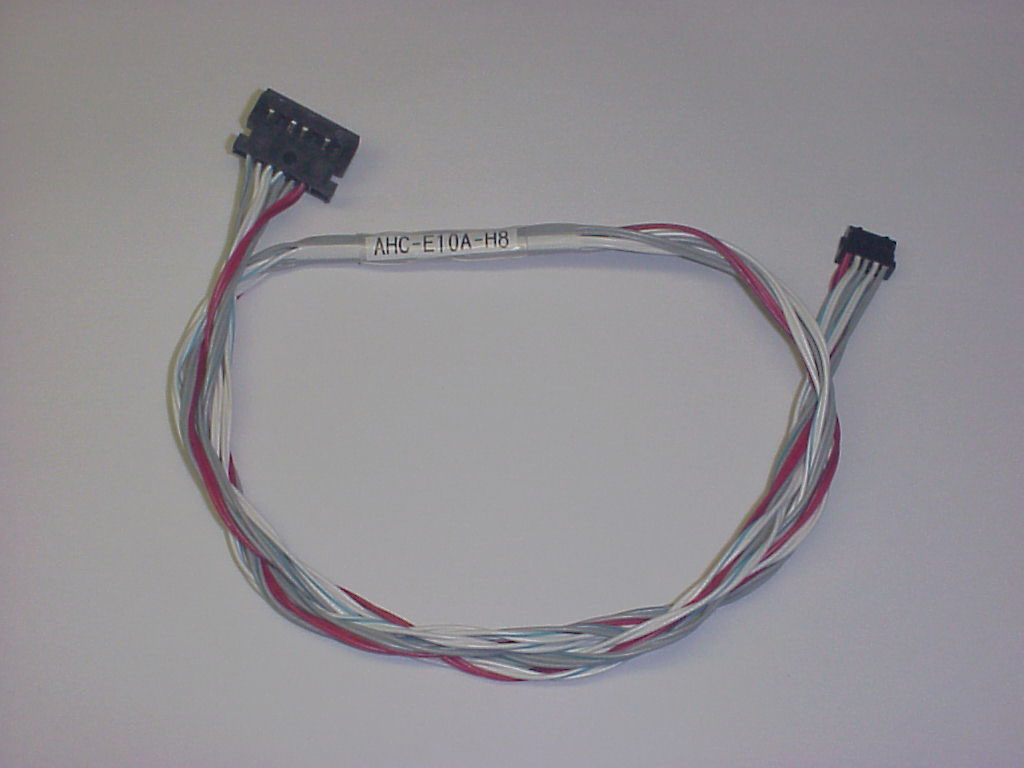

E10A-H8S仕様の変換ケーブル	図面	写真	AHC-E10A-H8	１本	３，８００円（税込３，９９０円）

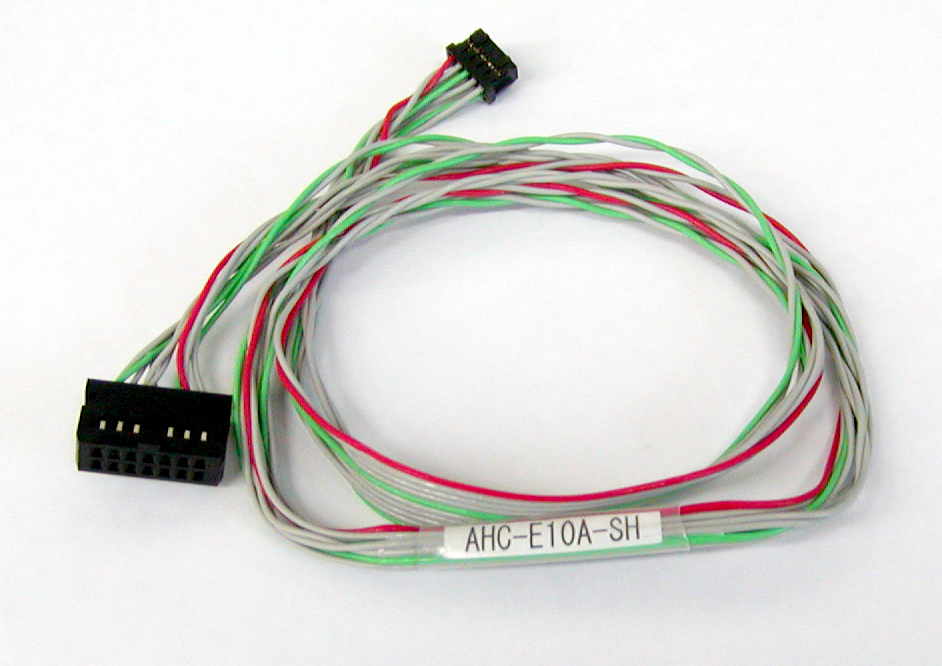

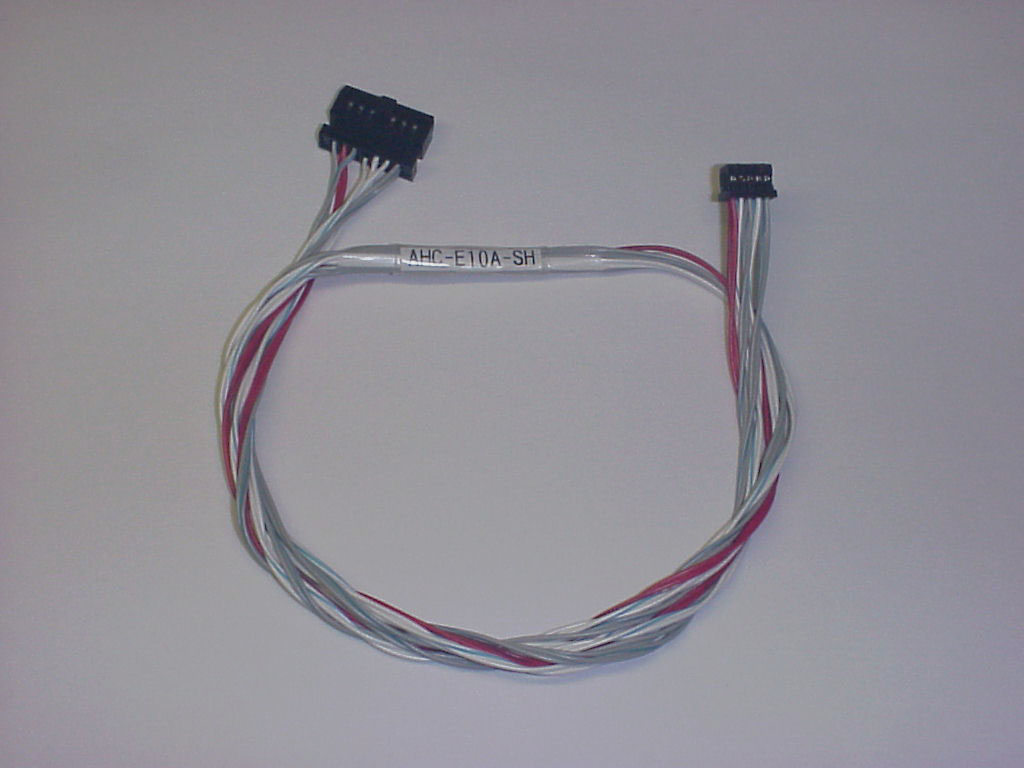

E10A-SH2仕様の変換ケーブル	図面	写真	AHC-E10A-SH	１本	３，８００円（税込３，９９０円）

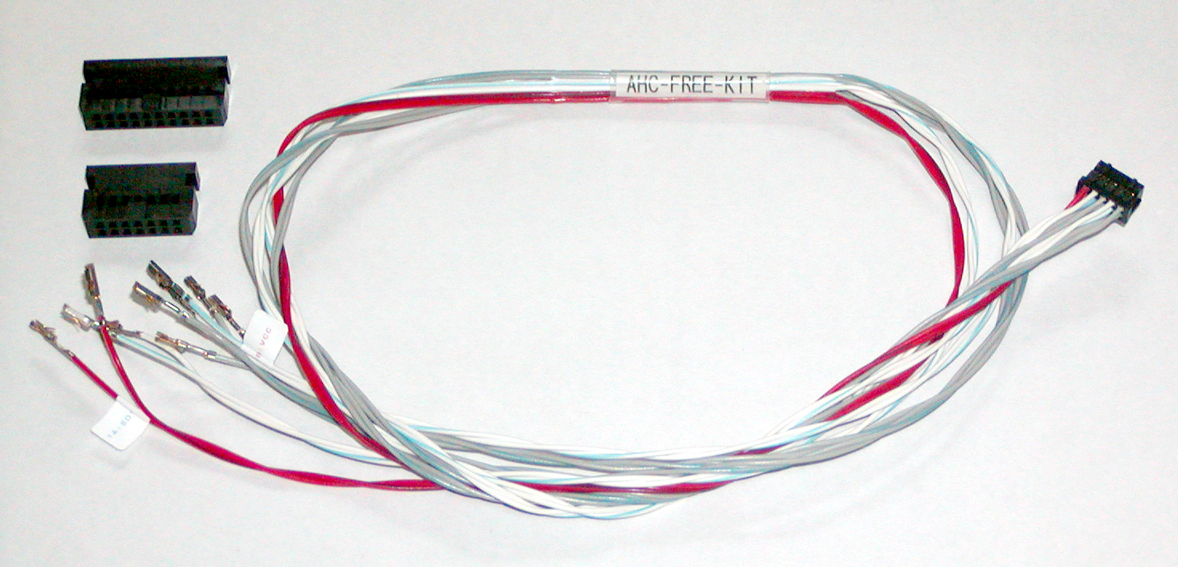

ターゲット側をフリーにしたケーブルキット	図面	写真	AHC-FREE-KIT	１本	３，８００円（税込３，９９０円）

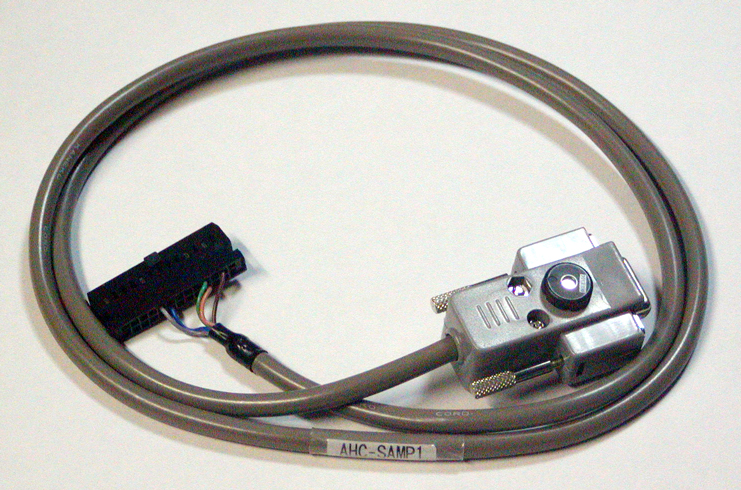

CAT261/H8S2612サンプル用ケーブル	図面	写真	AHC-SAMP1	１本	1，９８０円（税込２，０７９円）

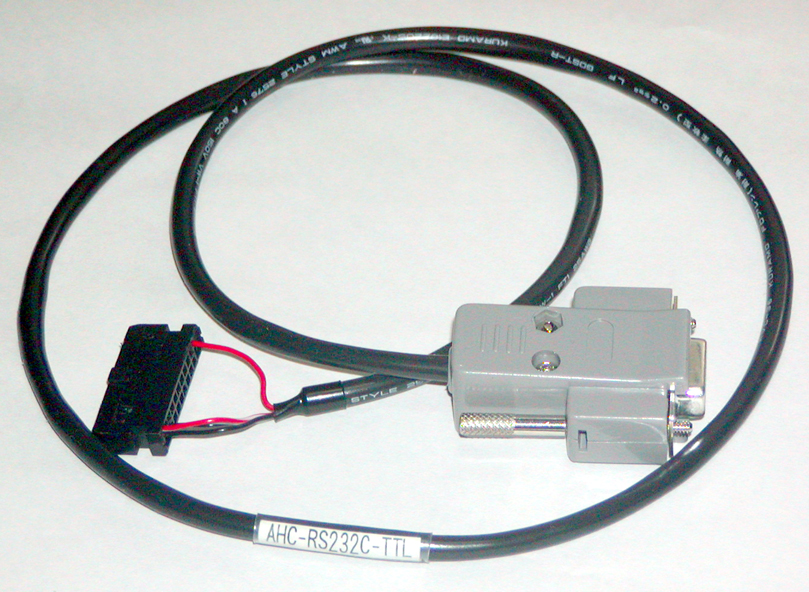

RS232Cケーブル(RSドライバ付き)	図面	写真	AHC-RS232C-TTL	１本	２，８００円（税込２，９４０円）
送料について(ケーブル関係) ・御注文総額が1万円未満の場合、1品種ごと送料 \300円御負担願います。（原則　メール便速達サービスで発送します。）なお、「AHC-SAMP1/AHC-RS232C-TTL」は、メール便速達サービス適用外になりますので別途送料が必要になります。

▲

バージョンアップサービス（有償）のセット内容
●ご契約時の最新バージョンマスタCD　１枚（開始年月日記入）

サービスの詳細説明書
●目的
☆H-debuggerの保証期間およびサポ－トは、ご購入後1年間と仕様書に明記はしておりましたが、頻繁にCPUを追加していく為、1年後でも正式にサポートを受けたいというユーザの御意見を反映させ、このサービスを開始しました。
☆御購入済みユーザでサービス期間が不明な方は、エーワン迄に本体シリアル番号を明記の上メールして下さい。
●特典
☆バージョンアップサービス(有償）に御契約されたお客様には、契約時の最新TOPPERS/OSEKサンプルソースを無償で添付します。（最新バージョンマスタCDに添付します。）

型番
AH7-VUP(HExxxx)
*(HExxxx)本体シリアル番号

２４，０００円（税込２５，２００円）

▲

キャンペーン企画 H-debuggerユーザ様のご支援により【第２０回　中日産業技術賞　特別奨励賞】を受賞させて貰いました。感謝の気持ちを込め、当分の間「シミュレーション機能」を無料公開します。なお、DEF(Ver6.10A)から無料公開しましたのでダウンロード後、お使い下さい。シミュレーション機能の概略説明書を御覧下さい。
●ターゲット基板が無い状態でも簡易なデバッグが可能です。 ●空間(2)エリアをエミュレーションとしてマッピングできるようにしました。（Ｉ／Ｏエリア等) ●ブレーク設定は8点まで可能です。（Cソース上で直接指定可能） ●割込みの擬似発生機能を搭載しています。（プライオリティ判定機能有り） ●最新４Kステップ分の実行履歴と実行毎のレジスタ内容を記憶しています。 ●PBC無しタイプのCPUのデバッグ時にシミュレーション機能が役立ちます。
シミュレーションの開発状況		---------	価格
SH-2Aシリーズ	開発完了－DEF(Ver6.80A）にて対応	---------	キャンペーン中
SH-2・Eシリーズ	開発完了－DEF(Ver5.70A）にて対応	---------	キャンペーン中
H8SXシリーズ	開発完了－DEF(Ver6.70A）にて対応	---------	キャンペーン中
H8Sシリーズ	開発完了－DEF(Ver5.90A）にて対応	---------	キャンペーン中
H8/300シリーズ	開発完了－DEF(Ver5.80A）にて対応	---------	キャンペーン中

▲

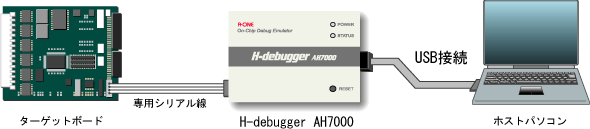

H-デバッガはホストパソコンとはUSB接続、ターゲットボードとは10芯ケーブル1本で接続できます。
H-デバッガの電源はUSB(Vbus)より供給（５V　90mA　MAX）されますので、別電源は不要です。
