CAT302　　H8SX/1544 CPUボード

cat302

CAT302 SBC-1544は(株)ルネサスエレクトロニクスの32ビット高性能CISCマイコンh8SX/1544を搭載したCPUボードです。

システムクロックは36.864MHzで動作し、プログラム用メモリとして1ステートでアクセスできるフラッシュROMを512Kバイト内蔵していますので極めて高速な処理が可能です。

入出力機能としてCPU内蔵のシリアルポートやパラレルポートを使用できる他、CAT300シリーズのI/Oボードをバス接続することにより機能の拡張を柔軟に行なうことができます。

また、H8SX/1544はオンチップデバッグ対応CPUなので「H-デバッガ」を使用したオンボードプログラミングやデバッグ作業などを簡単に行なうことができます。

仕様

CPU H8SX/1544グループ　R5F61544 (ルネサスエレクトロニクス製)
動作周波数 水晶発振子の周波数 4.608MHz
システムクロック(IΦ)：　36.864MHz (8逓倍)
周辺モジュールクロック(PΦ)：　18.432MHz (4逓倍)
外部バスクロック(BΦ)：　9.216MHz (2逓倍)
メモリ [CPU内蔵フラッシュROM]
　512Kバイト (32ビットデータバス)、書き換え回数は100回まで可能
[CPU内蔵RAM]
　24Kバイト (32ビットデータバス)
[ボード上の増設RAM]
　128Kバイト (8ビットデータバス)
調歩同期式
シリアルポート		 4チャンネル
ビットレートは最大115200bpsまで設定可能
全チャンネルRS232トランシーバIC実装済み
TXD,RXD,RTS,CTS信号をサポート
(但しRTS,CTSはパラレルポートでの代用になります)
うち1チャンネルはRS422、RS485トランシーバICに切り替え可能
パラレルポート 最大で42ビット使用可能
[ポート5]の8ビットは入力専用、他の34ビットは１ビット単位で入出力設定可能です
(パラレルポートはI/Oピンが各種周辺機能と共用です)
A/D変換器 8チャンネル入力、逐次比較方式10ビットA/D
(ポート5のパラレル入力と入力ピンが共用です)
タイマ CPU内蔵の以下のタイマを使用可能です
・16ビットタイマパルスユニット(TPU)
・ウォッチドッグタイマ(WDT)
・ウォッチタイマ(WAT)
モータコントロール
PWMタイマ		 8本のパルス出力可能な10ビットPWMを2チャンネル内蔵
(出力ピンはポートJ及びポートKと共用です)
CAN 2チャンネル内蔵
(CANバス用のトランシーバICが外部に必要です)
IICインターフェース 2チャンネル内蔵
(チャンネル1はバスコネクタの割り込み信号と共用です)
汎用DIPスイッチ ユーザのモード設定などに汎用的に使える4ビットDIPスイッチを実装
データバックアップ 外部に１次電池を接続することによりボード上の増設RAM(128Kバイト)をバックアップ
ボード上に短期間バックアップ用のスーパキャパシタを実装済み
割り込み CPU内蔵コントローラにより外部割り込み(IRQn*)、
内蔵周辺モジュール割り込みを8レベルで制御
リセット リセットICによりパワーON時、及び5V電圧低下時にリセット信号を発生
デバッガ 「Ｈ-デバッガ」を接続してCPU内蔵フラッシュROMのオンボード書き込み、及びオンチップデバッグができます
バス信号 バス接続によりCAT300シリーズのI/Oボードを拡張可能
[データバス信号]　D7 ～ D0 (8ビット)
[アドレス出力信号]　A11 ～ A0 (12ビット)、SEL0*
[制御出力信号]　IOWR*、IORD*、RESET*
[割り込み入力信号]　IRQ3* ～ IRQ0*
電源 5V±5％
消費電流：150mA MAX
使用温度範囲 0 ～ 55℃ (結露のないこと)
基板 外形寸法： 107×126mm (突起部分は除く)
取付穴寸法： 99×118mm (4-φ3.5)
材質： FR-4、1.6t、4層基板
質量： 約75g

　

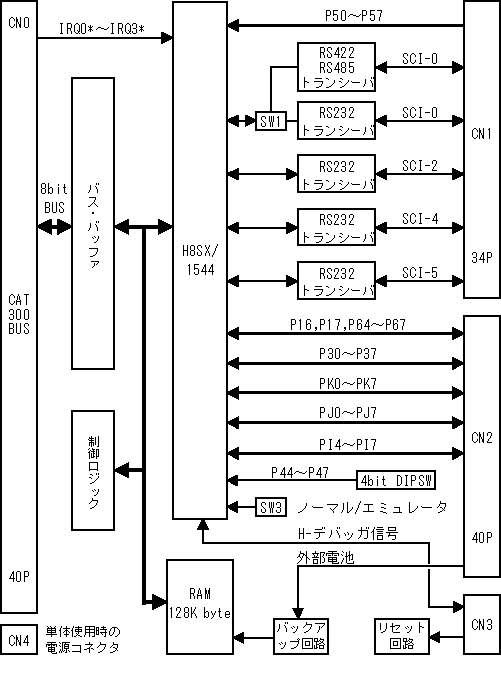

ブロック図
