CAT306　　48bitフォトカプラ入力ボード

cat306




CAT306　DI-48は絶縁型入力48点を持つフォトカプラ入力ボードです。

フォトカプラ入力部は12V～24Vの電源を使用できます。

仕様

入力点数 48ビット (6ポート × 8ビット)
フォトカプラ TLP281(東芝)または相当品
応答速度 120μSEC以下
フォトカプラ入力
動作電圧範囲		 DC 10.8V ～ 26.4V
入力電流 約6mA(24V時)／約2.8mA(12V時)
電源 5V±5％
消費電流：80mA MAX
使用温度範囲 0 ～ 55℃ (結露のないこと)
基板 外形寸法：107×126mm (突起部分は除く)
取付穴寸法：99×118mm (4-φ3.5)
材質：FR-4、1.6t、4層基板
質量：約69g

　

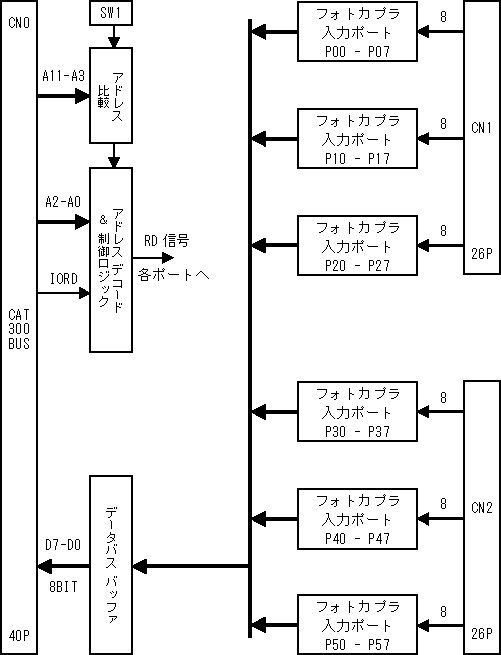

ブロック図
