CAT308　　4チャンネル シリアルI/Oボード

cat308




CAT308 SIO-4はシリアル通信ICにTL16C550D(TEXAS INSTRUMENTS)を使用した4チャンネル調歩同期式シリアル入出力ボードです。

シリアルインターフェースはボード上のスイッチにより各チャンネル毎に、RS232またはRS422(RS485)を選択することができます。

仕様

シリアル通信IC TL16C550D (TEXAS INSTRUMENTS 製)　×4
チャンネル数 4チャンネル
通信方式 調歩同期式シリアル通信
TL16C550D
クロック入力		 14.7456MHz
RS232
トランシーバIC		 ICL3232E または相当品
信号：TXD、RXD、RTS、CTS
RS422(RS485)
トランシーバIC		 ISL4489E または相当品
信号：TXD+、TXD-、RXD+、RXD-
最大通信速度 230.4Kbps
(トランシーバICのデータレート保障値250Kbpsによる)
電源 5V±5％
消費電流：300mA MAX
使用温度範囲 0 ～ 55℃ (結露のないこと)
基板 外形寸法：107×126mm (突起部分は除く)
取付穴寸法： 99×118mm (4-φ3.5)
材質：FR-4、1.6t、4層基板
質量：約71g

　

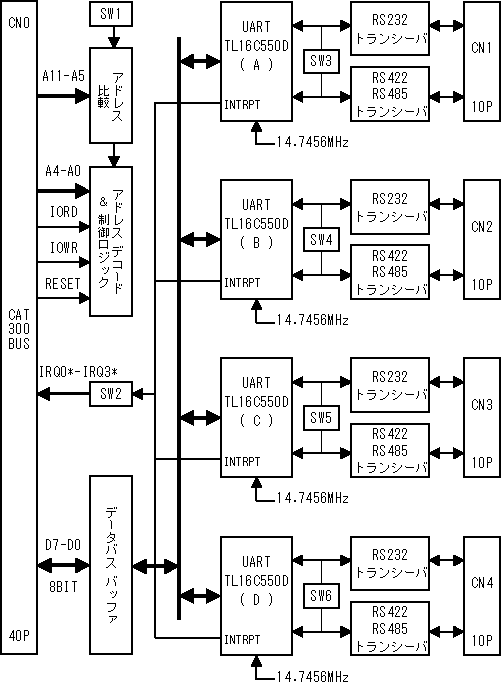

ブロック図
